RGB：
模拟器件，红色 *1 ，绿色 *1 ，蓝色*1，三个LED封装在一个外壳中，三个LED的其中一极公用（比如PC上用的绝大多数都是共阳，也就是三个LED的阳极接在一起），然后三个LED的阴极各自独立，通过控制通过每种颜色LED的电流大小来改变亮度，然后通过不同颜色的组合实现彩色。
因为单个RGB灯珠的工作电压一般为3.3V左右，在PC上使用的RGB为了适应12V电压，一般采取三串的接法，也就是3颗RGB LED先串联为一组，每种颜色放一个限流电阻（限流电阻是该组的三个LED公用），然后组与组之间则是并联关系。所以RGB灯带一般有“三灯一剪”的说法，如果不是定制的款式，每隔三个灯珠就有一个可以剪断的预留位置。
因为RGB LED的组之间是并联关系，而组内是串联关系，所以整根灯带只能一起变色，每个灯珠需要至少四根线，变色的效果完全取决于外置的控制电路，供电和信号是一体的。
Addressable RGB（有时简写为ARGB，也有厂商叫DRGB）：
数字器件，在单个RGB灯的基础上，内置了控制芯片，因此可以用接力的方式在不同LED之间通信，假设说一个ARGB灯条 有3个以上的灯珠，那么可以实现流水灯、每颗灯珠发出不同颜色、隔一个亮等比较复杂的效果，如果把大量的ARGB按照特定规律排布，配合适当的编程可以实现类似显示屏的效果（如果你不嫌弃颗粒巨大和刷新爆慢的话）。
ARGB因为是单颗成组的，所以他是“每灯一剪”的，如果不是定制的款式，一般每个ARGB旁边都留了剪断的位置。ARGB因为是每颗都内置控制芯片的，LED部分依然是3.3V左右的工作电压，为了节电一般是设计为5V电压工作。ARGB只需要三根线（5V+，地线，串联信号线），她的变色效果取决于外置控制电路给的信号（注意只是信号，供电是可以独立的，这就是市场上各种ARGB HUB可以外接电源的原理）。
RGB和ARGB的工作电压和驱动原理都完全不同，一般两者是不能互相转换/互相兼容的。
ASUS AURA SYNC神光同步原理
华硕推出的AURA RGB SYNC灯技术，又称为AURA神光同步，可以通过主板上的AURA RGB SYNC接口，即+5V 3针ARGB接口连接在一起，统一控制水冷、机箱风扇等散热器的光效，还可以通过主板控制支持ARGB的内存，显卡的灯光效果，每颗LED灯都可以单独控制，每颗灯显示1677万色，即16.8M种颜色，随意组合成各种模式，创意无限，非常适合高端DIY，非常酷炫，非常好玩。
通过主板上的软件控制灯效，除了设定好的固定模式外，还可以实现随音乐旋律来实时变幻的灯效，与现场气氛真正融为一体，也许这才是ASUS的AURA氛围灯的真正设计原意吧。
技嘉的RGB FUSION和微星的MYSTIC LIGHT SYNC
现在AURA神光同步技术不止 ASUS 华硕一家有，技嘉、微星等几大品牌都已经跟进，ASUS的+5V 3针ARGB叫AURA RGB SYNC，微星+5V 3针ARGB的是MYSTIC LIGHT SYNC，技嘉的+5V 3针ARGB是RGB FUSION，都支持Address RGB LED技术，为我们DIY光效系统提供了更大空间，更多可能。
AURA RGB SYNC神光同步和AURA RGB灯效的区别和主板支持的辨别方法
在+5V 3针ARGB接口出现以前，还有一种+12V 4PIN的RGB LED接口，这种是模拟的RGB灯，不是数字可编程的的RGB灯，实现的效果也比较少，现在很多低端主板中一般集成的都是这种，如华硕的AURA RGB，微星的MYSTIC LIGHT，技嘉的RGB FUSION，从这些名字上可以很容易的分辨出来，华硕、微星的名称里面带SYNC的支持神光同步 ，只有技嘉的，都叫RGB FUSION，这就要具体看主板上的插座了，如果是+5V 3针就支持神光同步，如果是+12V 4针就只能用模拟灯效了。
辨别方法一：看主板插座
看主板灯光插座，如果标识是5V的且有三根针，就是数字信号ARGB插座；
如果标识是12V的且有四根针，就是模拟RGB插座；
如果既有5V三针，又有12V四针，那么主板两种灯效都支持，用起来就更方便啦。
辨别方法二：看各大主板官网的产品介绍，详细的对比整理如下，方便朋友们查询，会不断更新：
华硕（ASUS）：
【Aura 可编程灯带接针】 这种是ARGB数字接口，即5V 3针接口。
【Aura RGB 灯带接针】 这种是模拟灯效接口，是12v 4PIN接口。
技嘉（Gigabyte）：
ARGB（5V 3针）： 主板上印刷有 【V D G】三个字母的，官网描述为 【 数字可程序化RGB】或【 数字LED灯条电源插座】 这种是ARGB数字接口，即5V 3针接口。
RGB（12V 4针）：主板上印刷有 【12V G R B】字符的，官网描述为【 模拟RGB LED灯条】或【RGB LED灯条电源插座】 这种是模拟灯效接口，是12v 4PIN接口。
微星（MSI）：
【3-pin RAINBOW LED】 这种是ARGB数字接口，即5V 3针接口。
【4-pin RGB LED】 这种是模拟灯效接口，是12v 4PIN接口。
*注： 【 】 中的术语来自其产品官网介绍页面。
如果不清楚主板是不是支持5V 3针ARGB可以到主板官网查询，如果查询到上面列出的条目，则支持5V 3针ARGB神光同步。
高端DIY中的AURA SYNC产品介绍
现在高端DIY市场非常流行+5V 3PIN的ARGB灯效，这些ARGB灯常被用于机箱风扇或水冷散热器的风扇中，这种风扇有两个接线接口，一个是+12V的动力接口，为风扇提供电力使其转动，另一个是+5V的ARGB灯接口，主要与主板上的ARGB插座相连，利用主板的ARGB灯控制器实现神光同步，主板的ARGB灯效是用主板配套的驱动软件来控制的，非常方便，同时也能与主板本身的灯效同步，融为一体。

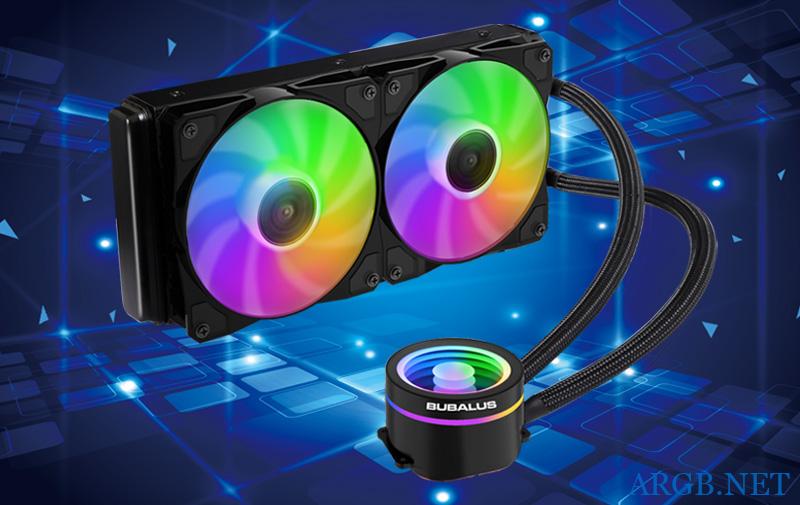

有的低端一些的主板上没有ARGB接口，为此，部分ARGB灯效产品还单独配的控制器，如 大水牛海神240支持ARGB幻彩AURA神光同步一体式水冷散热器 ，这款产品，配备一个手机控制的蓝牙ARGB控制器，手机下载ARGB控制软件后，使用蓝牙与控制器相联，通过手机软件方便的实现各种特效。

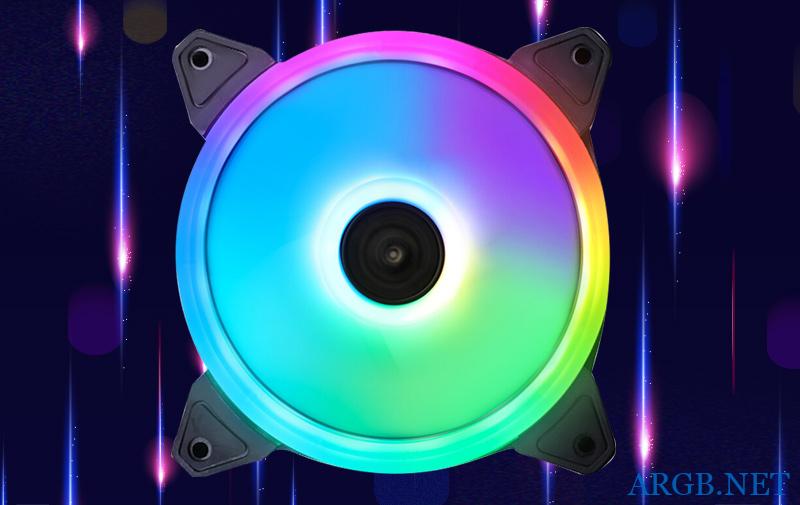

如果我们有了水冷，只想增加几个ARGB风扇，主板又没有ARGB口，怎么办？这时只需要配一个ARGB控制器即可，一般这种控制器都是蓝牙连接的，手机下载APP软件控制软件，用蓝牙连接进行控制，非常方便，控制也非常灵活，如大水牛240水冷原装ARGB蓝牙控制器手机APP控制AURA同步70+种灯效 这款产品，内置70多种固定灯效，还可以自定义灯效，几乎你想到的都能够创意出来，功能很强大！ 风扇可以采用 大水牛彩瞳ARGB支持AURA神光同步12cm机箱风扇 这款产品，搭配蓝牙控制器，不需要主板支持也能够打造出酷炫的AURA神光同步效果。
一般这种ARGB灯能够显示有多达16.8M种颜色，搭配控制器非常丰富的特效，既炫丽又个性。
以下是文本提到的产品：
单独12cm机箱ARGB机箱风扇推荐：大水牛彩瞳ARGB支持AURA神光同步12cm机箱风扇
支持神光同步和手机蓝牙控制的一体式水冷推荐：大水牛海神240支持ARGB幻彩AURA神光同步一体式水冷散热器
ARGB蓝牙控制器推荐： 大水牛海神240水冷原装ARGB蓝牙控制器手机APP控制AURA同步70+种灯效
具体的使用方法，请参见 大水牛海神240支持ARGB幻彩AURA神光同步一体式水冷散热器 或 大水牛240水冷原装ARGB蓝牙控制器手机APP控制AURA同步70+种灯效 里面的详情介绍。
原创文章，作者：斑斓网站长，如若转载，请注明出处：https://www.argb.net/argb-fan-rgb-fan-yuanli-qubie-shuileng-tongbu.html
